Schalter und Taster

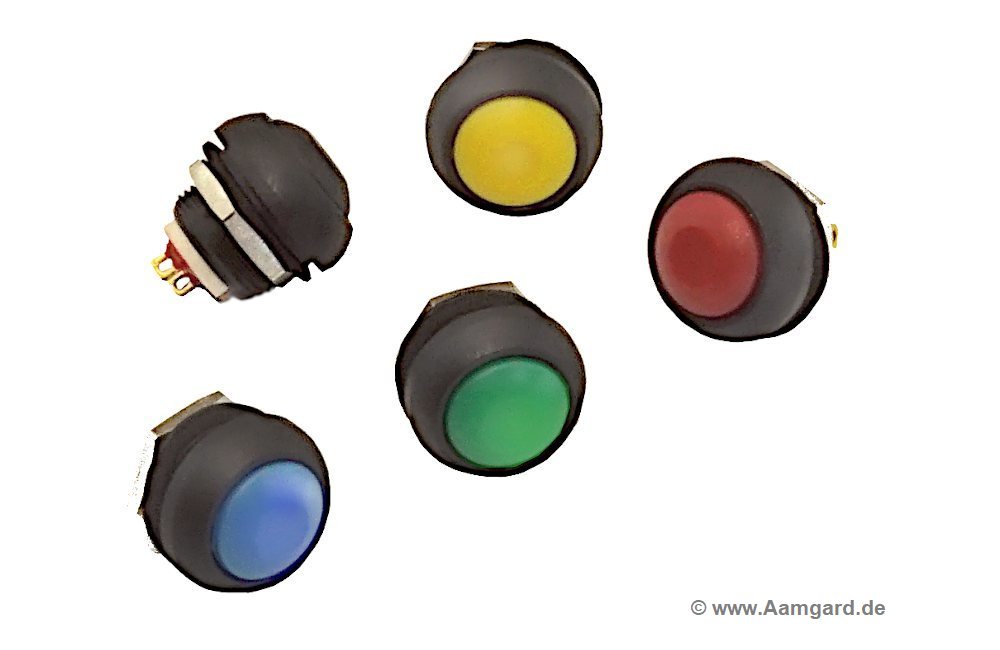

Farbige Drucktaster für Dashboards und Lenkräder

Die Drucktaster von Apem zeichnen sich optisch durch ein edel-mattes Design und technisch durch den sehr präzisen und auch mit Rennsport­handschuhen gut fühlbaren Druckpunkt aus.

  • AE-Typennummer:   BB01
  • Farben:   rot, blau, gelb, grün, schwarz
  • el. Kennwerte:   50VDC / 200mA
  • Anschlüsse:   Lötösen
  • Schutzklasse:   IP67
  • Temperaturbereich:   -40 .. +125°C
  • Montage:   Bohrung ∅12,5mm
  • Hersteller:   Apem

Die Taster BB01 sind üblicherweise in Einzelstückzahlen ab Lager verfügbar.

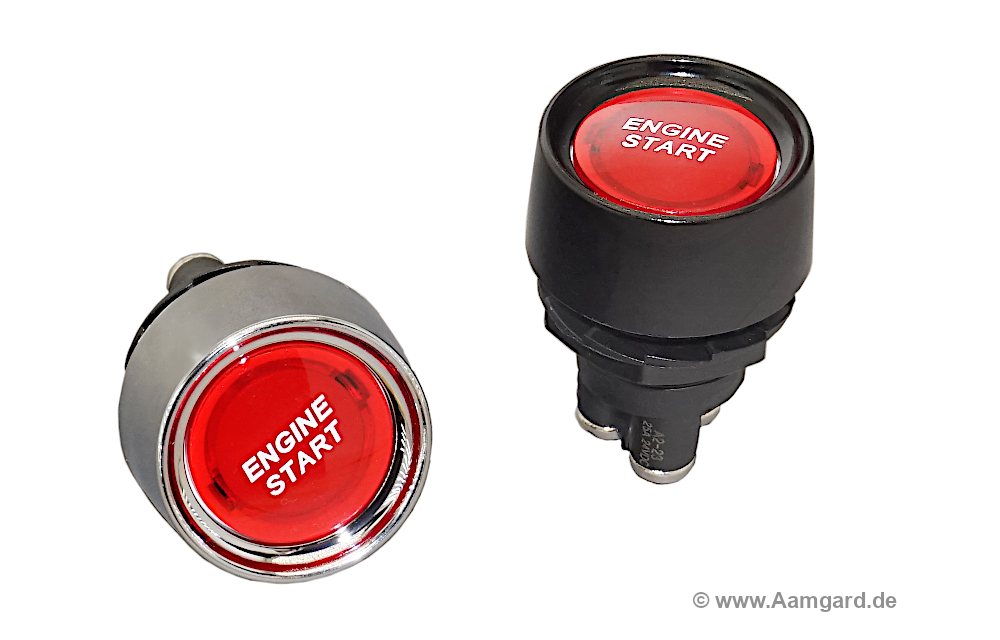

Beleuchteter Anlasserschalter / Motor-Starttaste

Der formschöne Anlasserknopf BB20 ist mit Chromring oder schwarzem Montagering erhältlich. Mit der Starttaste kann direkt der Magnetkontakt am Anlasser geschaltet werden. Die im Schalter verbaute LED kann entweder als Schalterbeleuchtung oder, mit zusätzlichem Shunt, als Licht­maschinen­kontrolleuchte verwendet werden.

  • AE-Typnummer:   BB20-CH (chrom) oder BB20-BK (schwarz)
  • Belastbarkeit:   25A @ 24VDC
  • Anschlüsse:   3-polig, Schrauben M4
  • Aufbaumaße:   ∅30mm x 15mm hoch
  • Einbautiefe:   30mm
  • Montage:   Bohrung ∅22mm
  • Hersteller:   NN

Die Anlasserschalter BB20 und passende 4W-Shunts sind üblicherweise ab Lager erhältlich.

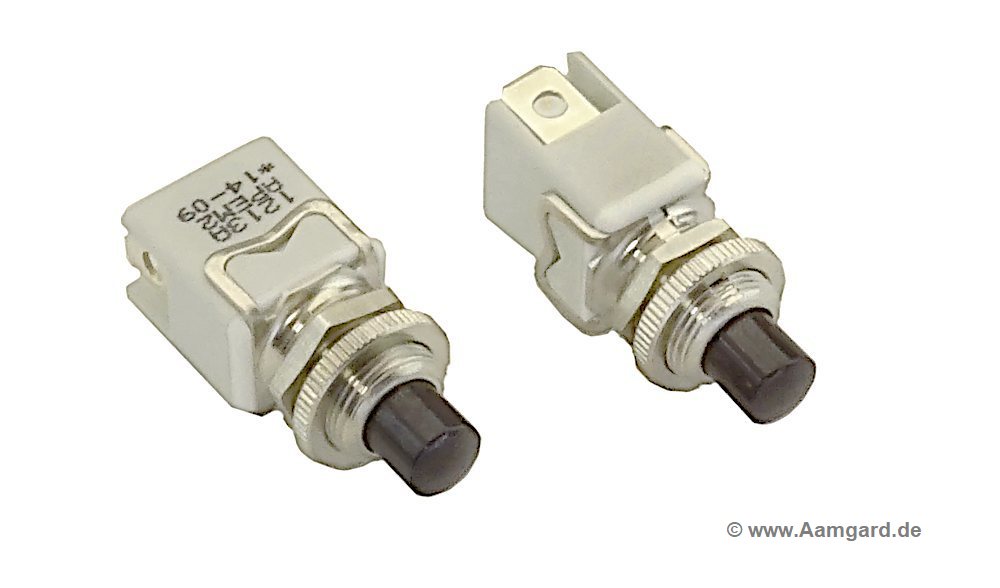

Robuster Motorsportdrucktaster

Standard-Motorsporttaster mit hoher Strombelastbarkeit. Mit dem BB03 können Kleinmodule wie Scheibenwischerpumpen, Hupe oder Fernlicht / Lichthupe direkt geschaltet werden.

  • AE-Typnummer:   BB03-XO (Öffner) oder BB03-XC (Schließer)
  • el. Kennwerte: 8A @ 12VDC
  • Anschlüsse:   Flachstecker 6,3mm
  • Montage:   Bohrung ∅12,5mm
  • Hersteller:   Apem

Für den Taster sind als Zubehör aufschraubbare Staubkappen erhältlich. Der BB03 ist üblicherweise ab Lager verfügbar.

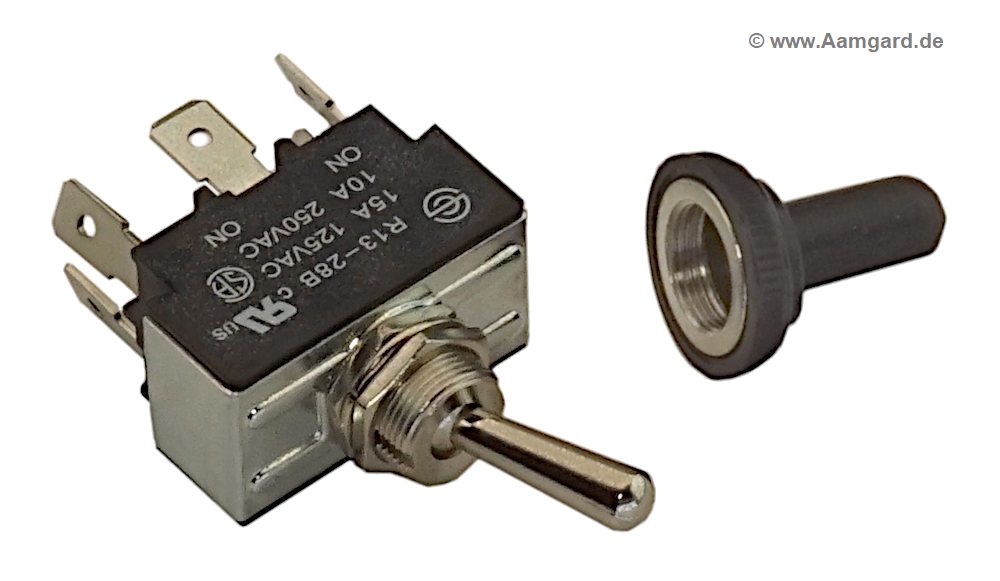

Ein- und zweipolige SCI-Kippschalter

Ein- und zweipolige Standardkippschalter mit hoher Schaltlast für Motor­sport-Dashboards und Schalttafeln in der Industrie. Die SCI-Schalter sind mit ver­schiedenen Schalt­funktionen erhältlich.

  • BBS-11:   Wechselschalter einpolig   ON-ON
  • BBS-101:   Wechselschalter einpolig mit Mittelstellung   ON-OFF-ON
  • BBS-22:   Wechselschalter zweipolig   ON-ON
  • BBS-202:   Wechselschalter zweipolig mit Mittelstellung   ON-OFF-ON
  • el. Kennwerte:   15A @ 24VDC
  • Anschlüsse:   Flachstecker 6,3mm
  • Montage:   Bohrung ∅12,5mm
  • Schutzklasse:   IP65 / IP67
  • Hersteller:   SCI

Die BBS-Kippschalter werden mit einer Aufschraubkappe aus Gummi ge­liefert, welche frontseitig die Schutzklasse IP67 sicherstellt. Als Zubehör sind auch rote oder carbonfarbige Auslöseschutzkappen erhältlich. Die Schalter sind in Kleinmenge ab Lager erhältlich.

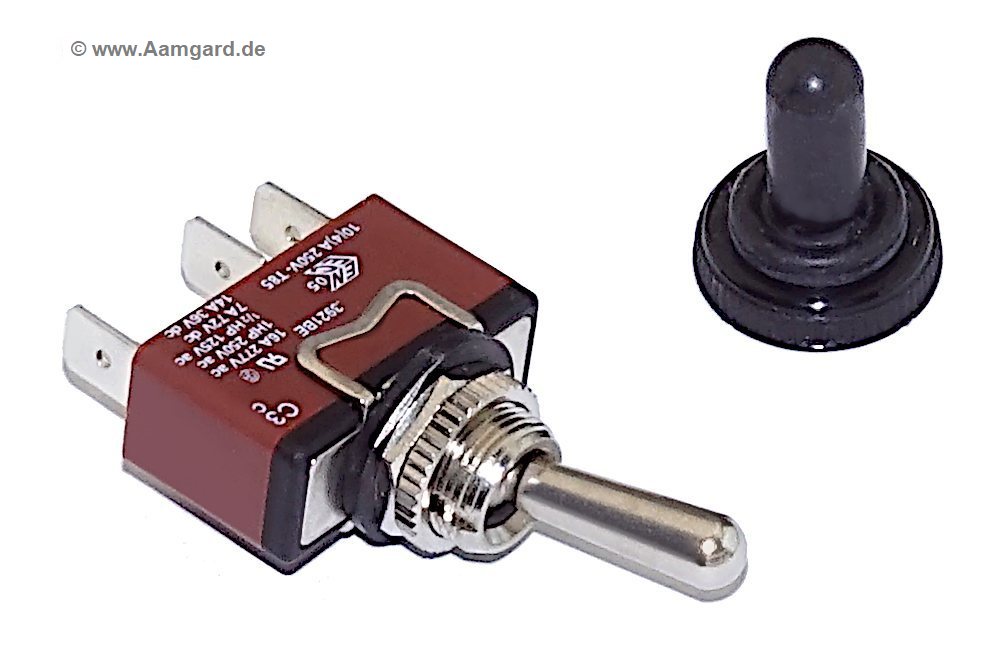

Schmale einpolige Kippschalter und Kipptaster

Schmale und leichte einpolige Kippschalter mit hoher Schaltlast für rauhe Umgebungen in Motorsport und Industrie. Es sind diverse Schalt- und Tast­ausführungen erhältlich.

  • BAC01-10:   Ausschalter   ON-OFF
  • BAC01-11:   Wechselschalter   ON-ON
  • BAC01-101:   Wechselschalter mit Mittelstellung   ON-OFF-ON
  • BAC01-10X:   Tast- und Schaltfunktion   ON-OFF-(ON)
  • BAC01-X0X:   Wechseltaster mit Mittelstellung   (ON)-OFF-(ON)
  • el. Kennwerte:   15A (20A) @ 36VDC
  • Anschlüsse:   Flachstecker 6,3mm
  • Montage:   Bohrung ∅12,5mm
  • Schutzklasse:   IP65 / IP67
  • Hersteller:   Arcolectric (Bulgin) / Apem

Die Kippschalter der BAC-Serie werden standardmäßig mit einer Aufschraub­kappe aus Gummi geliefert. Alternativ sind auch rote oder carbonfarbige Auslöseschutzkappen erhältlich. Die Schalter sind ab Lager oder im allgemeinen mit kurzer Lieferzeit verfügbar.

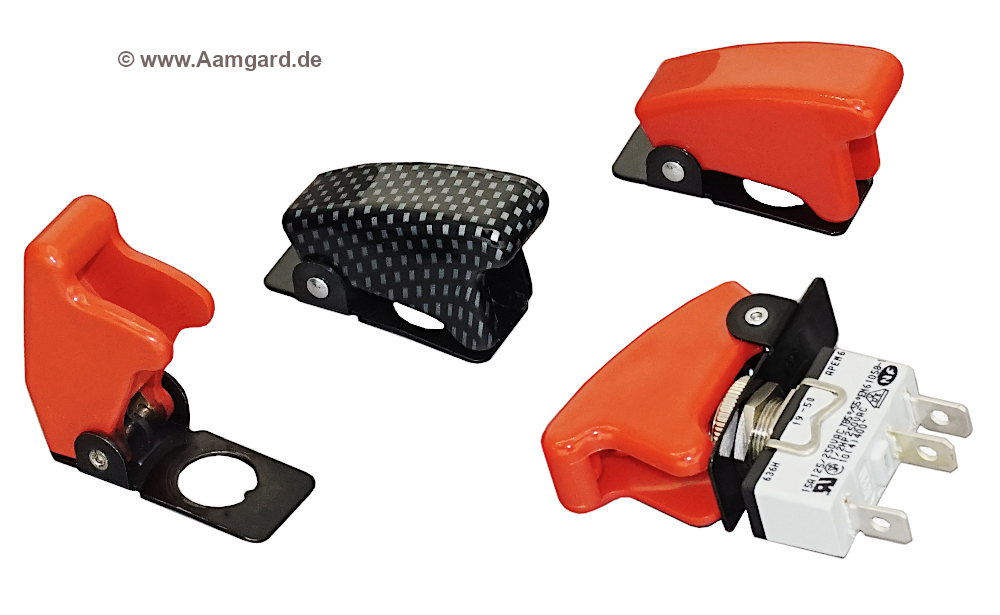

Sicherheitsabdeckung / Auslöseschutzkappe für Kippschalter

Auslöseschutzkappen werden dort verwendet, wo ein versehentliches Ein- oder Ausschalten eines Kippschalter unbedingt verhindert werden soll. In Renn­fahrzeugen können dies z.B. Zündung, Kraftstoffpumpe oder der Batteriehauptschalter sein. Der Schalter kann erst nach dem Öffnen der Schutzkappe betätigt werden. Umgekehrt wird der Schalter mit dem Schließen der Sicherheits­abdeckung automatisch betätigt.

Die Sicherheitsabdeckungen sind in rot oder im Carbon-Look erhältlich und passen zu unseren Schalterserien BAC und BBS.

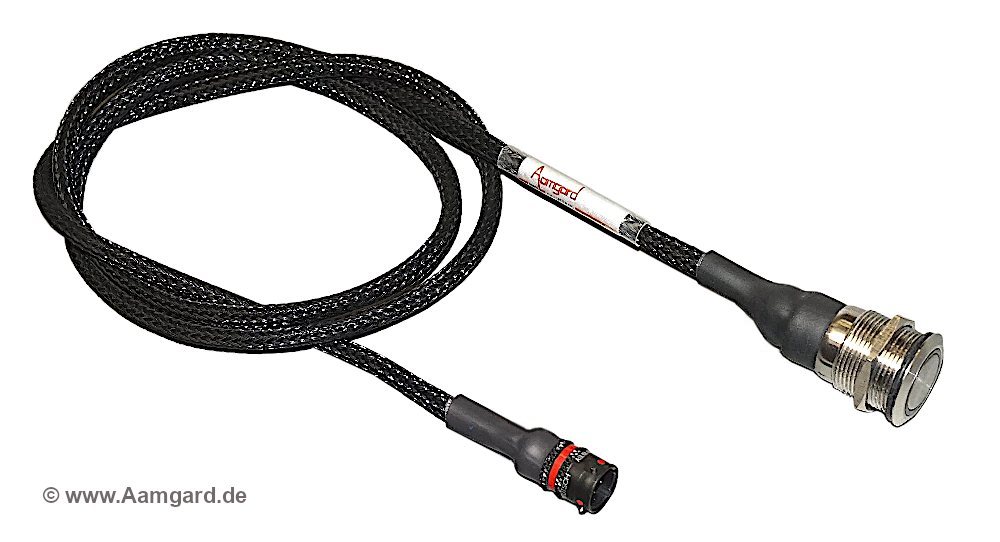

Auslöseschalter für Feuerlöscher oder Batterietrennschalter

Auslöser mit LED-Ringbeleuchtung für Batterietrennschalter oder Feuer­löscher in Rennfahrzeugen. Die Teflon-Anschlußleitungen sind mit temperatur­beständigen V25-Schrumpfschlauch gemantelt und haben eine zusätzliche Polyamid-Geflechthülle für höchste Abriebfestigkeit. Der LED-Leuchtring sorgt speziell beim Batterieschalter für klare Erkennbarkeit des Schaltzustand bzw. bei Nachtrennen für das sofortige Finden des Auslöser durch Streckenhelfer. Der Schalter schließt nahezu plan mit der Montage­obefläche ab und ist so sehr gut gegen versehentliche Betätigung geschützt.

  • AE-Typnummer:   BBX50 (5-polig)   oder   BBX30 (3-polig)
  • Leuchtfarben:   rot, blau, grün
  • Schaltfunktion:   Wechseltaster ON-(ON)
  • Anschlußleitung:   3- / 5-adrig AWG24, doppelt gemantelt, 1m lang
  • el. Anschluß:   ASL-Autosportstecker
  • Montage:   Bohrung ∅19mm
  • Schutzklasse:   IP67
  • Hersteller:   Aamgard Engineering

Die Signalschalter werden nach Kundenanforderung auch mit individuellen Leitungslängen oder Steckern gefertigt.

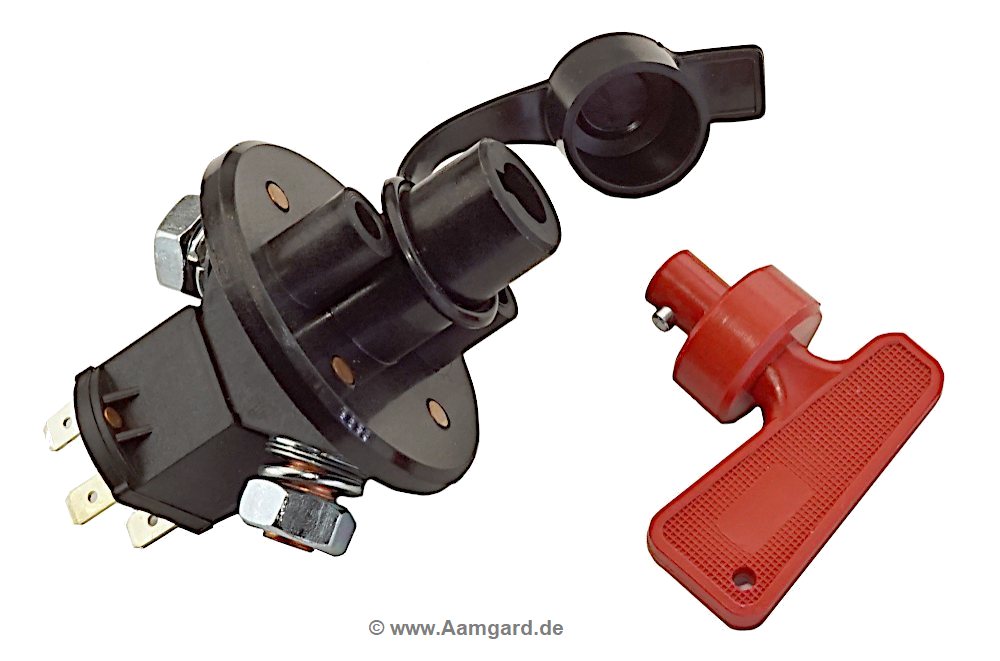

6-poliger FIA-Hauptstromschalter / Batterietrennschalter

Der 6-polige FIA-Hauptsromschalter BTS6 ist die kostengünstige Alternative zu elektromechanischen Batterietrennrelais und gewährleistet, im Gegen­satz zu elektronischen Trennschaltern, die vollständige galvanische Trenn­ung von Batterie und Fahrzeugelektrik. Die Montage sollte mit Silent-Blöcken oder Rawl-Nuts möglichst nahe der Batterie erfolgen. Die Aus­lösung des Schalter erfolgt über einen Bowdenzug.

  • AE-Typnummer:   BTS6
  • Schließerhauptkontakt:   300A für Batterietrennung
  • Nebenkontakte:   je ein 10A Öffner und 10A Schließer
  • Montage:   Mittelloch ∅23mm + zwei Bohrungen für M6-Schrauben
  • Hersteller:   NN

Die Qualität der BTS6 liegt deutlich über der ähnlicher Günstigprodukte. Dennoch sollte er nicht als Kill-Switch zum Abschalten des Motor verwendet und nach einer Notbetätigung unter Last baldmöglichst ausgetauscht werden.

Üblicherweise sind die sechspoligen Batterietrennschalter auf Lager oder kurzfristig beschaffbar. Alternativ zu den Bowdenzug-betätigten Knochen können wir Ihnen qualitativ hochwertige Batterietrennrelays von Rincon oder Kissling anbieten.
